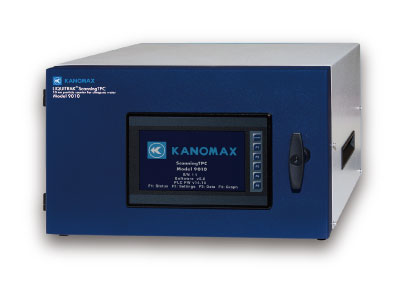

MODEL 9010

Scanning TPC 掃描型液體中納米粒子計數器

中文資料英文資料
通過擁有自身專利的優質霧化器和先進技術能力的凝聚核粒子計數器
（CPC），實現了嶄新矚目的最小可測量粒徑為10納米

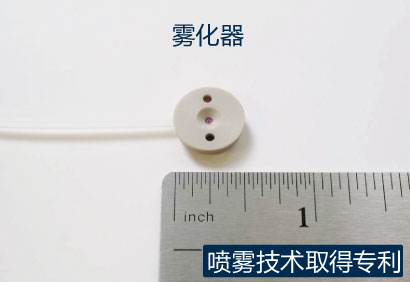

?擁有自身專利的獨特霧化器和高技術能力的凝聚核粒子計數器(CPC)。

? 可在10～20 nm范圍內，以每5 nm為間隔設定測量粒徑下限(*)。

? 具備不受顆粒折射率和形狀影響的響應性。

? 是SEMI指南中的推薦測量方法的認證測量器。

? 不受測量場地限制，隨身攜帶去現場的小尺寸。

? 堅固耐用，只需少量維護。

(*)例如，選擇通道10nm 時，可以測量10nm 以上的粒徑。（上限約100nm）

ScaningTPC在超純水納米級污染檢測領域中，是一種完全嶄新的液體粒子計數器。在微顆粒測量行業中，最小可測粒徑極限是20nm（0.02μm）。與通用的激光照射產生的散射光測量原理相比，ScaningTPC通過完全不同的新的技術，實現了全球獨家首創的最小可測粒徑為10nm（0.01μm）。本技術通過自身專利的獨特霧化器對超純水樣品進行高精度噴霧，同時組合凝聚核粒子計數器（CPC）。從而誕生了KANOMAX FMT Inc.和CT Associates公司聯合開發的該成果。通過改變CPC內的粒徑（10nm以上，15nm以上，20nm以上），可以計數各種粒徑的顆粒。不同于傳統光散射測試法，本產品的測試可以不受顆粒折射率和形狀的影響，而且小尺寸可以隨身攜帶，堅固耐用導致維護成本小。

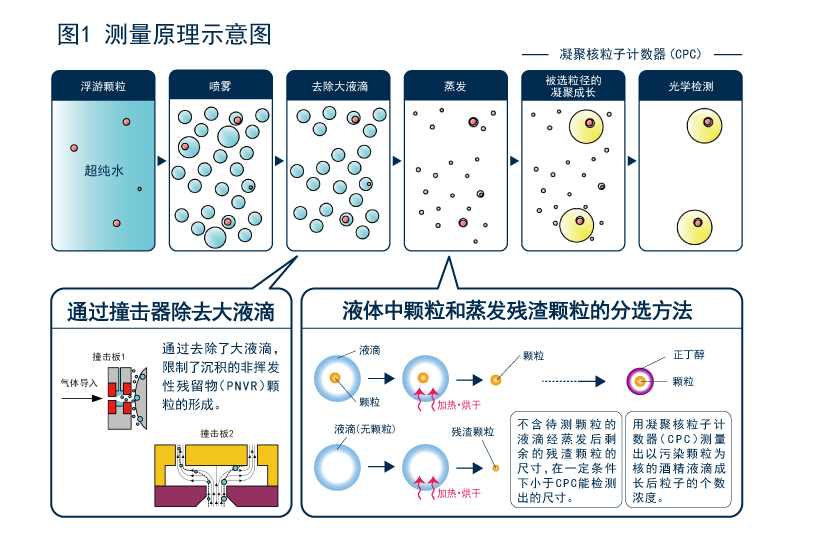

圖1 原理示意圖

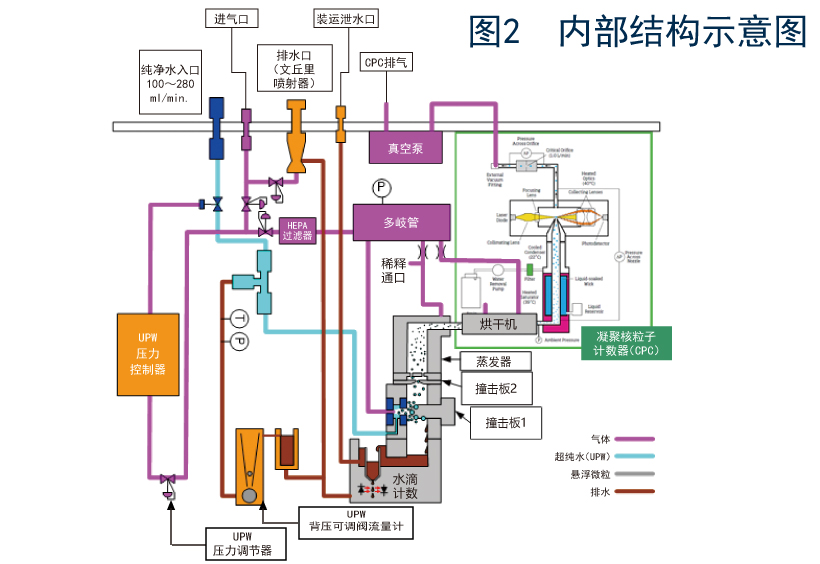

圖2 內部結果示意圖

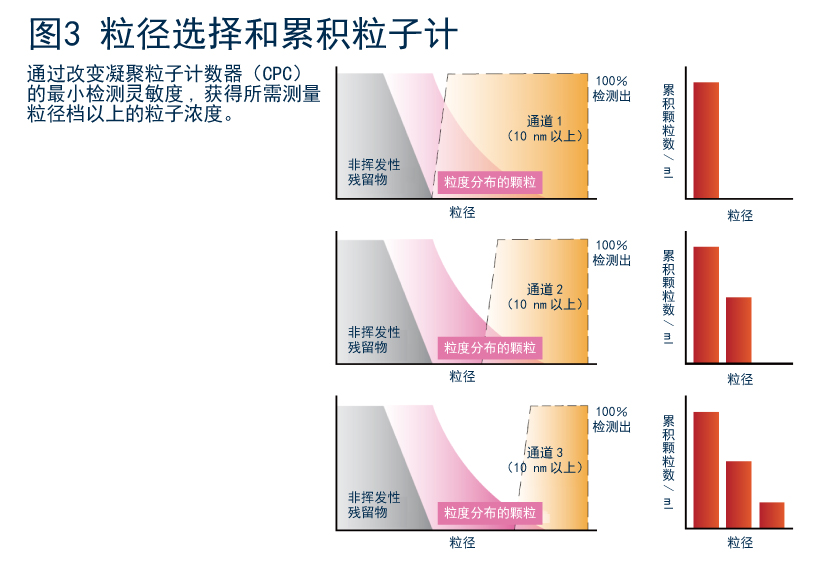

圖3 徑選擇和累積粒子計

通過改變凝聚粒子計數器（CPC）的最小檢測靈敏度，獲得所需測量粒徑檔以上的粒子濃度。

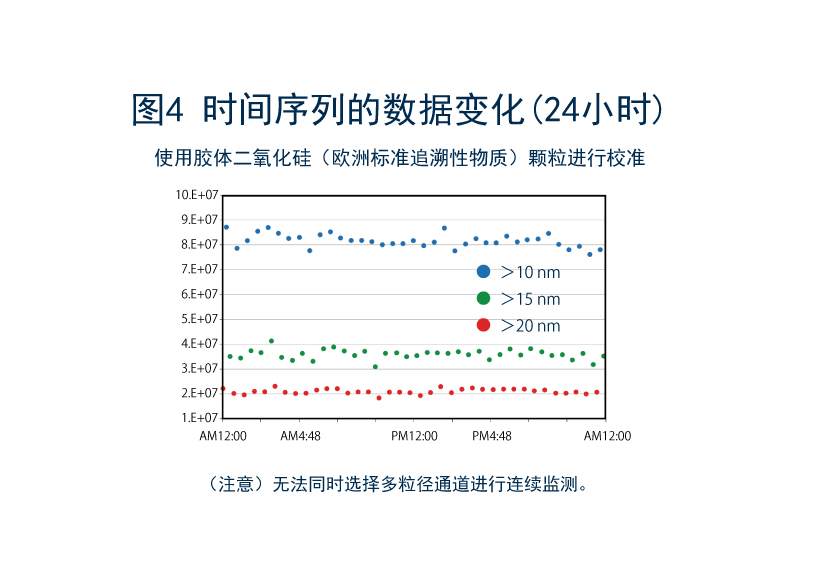

圖4 時間序列的數據變化（24 小時）

使用膠體二氧化硅（歐洲標準追溯性物質）顆粒進行校準

產品詳情

名稱	掃描型液體中納米粒子計數器STPC
型號	9010
測量方法	自身專利的霧化器和凝聚核粒子計數器（CPC）的組合測量
測量粒徑	10到20n m之間以5n m間隔設置（10n m以上，15n m以上，20n m以上）檢測效率50％
通道調整時間	2到5分鐘（更換粒徑通道時所需的穩定時間）
測量范圍	10 3～10 10個/ m L
檢驗容積率	1μL/ min～10μL/ min（樣品引入的實測液量）
總流量	50～280 m L/ min
濃度變化響應時間	約30秒內（濃度變化的響應時間）
樣品水壓	200～500 k Pa（30～70 p sig）
壓縮空氣/氮氣流量/壓力	25 s td L /min C DA或氮氣，345～414 k Pa（50～60 p si）
UPW非揮發性殘留物最大量	粒徑通道10n m時200ppt，20n m時1ppb
液體接觸部	PFA，PTFE，PEEK，藍寶石，316L不銹鋼
CPC啟動液	試劑特級正丁醇
CPC啟動液消耗量	約150毫升/天（附帶供應瓶約1周）
CPC的真空源	內置泵或外部真空源流量1L/min，絕對壓力400 m bar
運行環境　　溫度	15～35℃
濕度	0～85％不冷凝
樣品水溫	低于80°C
電源（霧化器）	100-240 VAC，50/60 Hz，最大90 W
電源（檢測器）	100-240 VAC，50/60 Hz，最大210 W
輸出	Modbus的RJ-45，USB閃存盤
內部存儲設備	Micro S D
超純水進口	1/4英寸（6.35 m m）PFA Flaretek®
排水口	1/2英寸（12.7 m m）SS S wagelok®
壓縮空氣入口	1/4英寸（6.35 m m）SS S wagelok®
檢測真空器	1/4英寸（6.35 m m）SS S wagelok®端口
顯示器	7英寸TFT彩色觸摸屏（高87 m m×寬154 m m）
外部尺寸	420（寬）×430（深）×270（高）（430包括瓶子）m m
重量	16.1公斤
