MODEL 8743/8743-S

LDV 激光多普勒測速儀III

英文資料
激光多普勒測速儀在測速儀中精度最高，人為導致的測試誤差最小。8743型激光多普勒測速儀不需要調整光軸，測試操作簡便，可獲取并分析多普勒頻率。由于激光的波長和角度決定速度，所以不需要每次測試時校正儀器。

由于大幅度地增加了感光度，從而使數據率提高了2倍以上，達到了最大60,000速度值/秒。此外，本儀器注重品質和設計，實現了高質量低價格、便攜易用的研發理念。

可測試氣流、水流、氣溶膠流及油液等透光體。

【應用范圍】
?機車發動機內氣流，尾氣測試
?風速儀校正
?風洞測試
?于船體周邊水流測量等水中測量
?噴嘴氣流測量
?PIV的精度驗證

LDV激光多普勒測速儀為L(zhǎng)aser Doppler Velocimeter略稱，系利用激光的相干性研制的測速儀。通過檢測流體中粒子散光所含的多普勒頻移的頻率，測定粒子（流體）的流速。

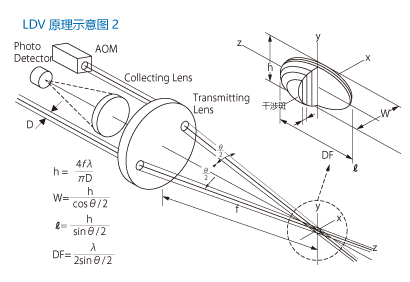

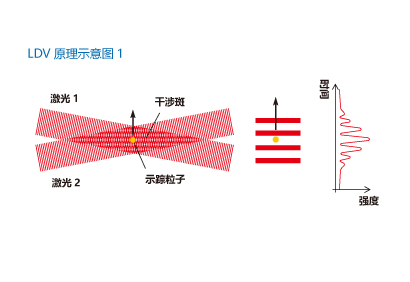

將激光分割為相同強度的兩條平行光束后，利用正透鏡使之交叉，其交叉點可見明暗斑紋（干涉斑）。粒子通過該處所產生的散光，因斑紋的明暗而發生強度變化。利用光電變換器檢測出該強度變化所顯示的多普勒（值），基于多普勒的頻率值和干涉斑的間距，可測定流速值。
本儀器可非接觸測定液體及氣體流速。無需調整速度，其高分解性能也可測定逆流數值。

??采用非接觸方式測定，不會影響測定對象流體狀態。
??反應迅速，時間分辨率精準。
??可測定流速的絕對值。
??可避免溫度及濃度的影響，適用于燃燒現場等復雜環境下的測定。
??可測定流向，并可勝任多次元速度成分及逆流測定。
??本非接觸測速儀廣泛地應用于教學實驗、PIV精度測定等，系大學及企業流體研究測定所必需的測速儀。

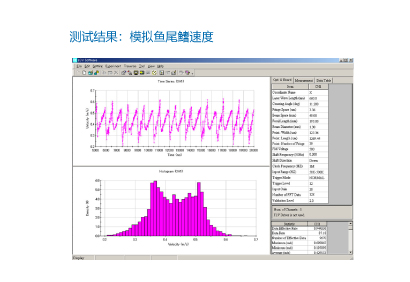

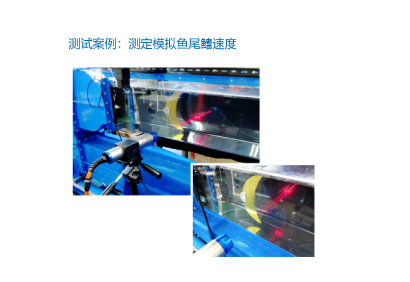

測試案例：測定模擬魚尾鰭速度
測試條件
              示蹤粒子：4µm Nylon Particle
              焦距：f=200nm
             頻移器：有
              測定場所：模擬魚尾鰭流速
※測定協助專家：工學院大學 工學系機械工學專業 伊藤慎一郎教授

產品詳情

型號	Model 8743：無頻移器
型號	Model 8743-S：帶有頻移器 0.01－10 MHz
測試流速	-40 m/s～260 m/s （f=400 mm、Model 8743-S）
激光	LD λ=660 nm、60 mW
焦點距離	150 mm、200 mm、250 mm、300 mm、350 mm、400 mm
測試點尺寸	0.13 mm×1.3 mm （f=200 mm）
探頭尺寸	61 mm（直徑）×345 mm（長）
電源	AC100－240 V
重量	~3.9 kg

信號處理器

信號處理系統	8比特快速傅里葉變換（FFT）
頻率寬帶	1 kHz ～ 40 MHz
數據率	60,000采樣數據/sec
I/F	USB3.0
